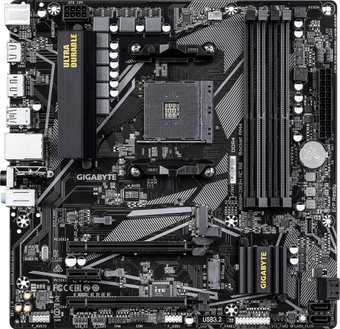

Материнская плата Gigabyte B550M DS3H AC R2

Общая информация

Дата выхода на рынок 2025 г.

Описание GIGABYTE B550M DS3H AC R2 - это современная материнская плата формата mATX на чипсете AMD B550, поддерживающая широкий спектр процессоров AMD Ryzen серий 5000, 4000 и 3000, включая варианты с интегрированной графикой. Благодаря сокету AM4, плата позволяет устанавливать мощные процессоры для решения различных задач и сборок от базовых до игровых.

Плата оснащена четырьмя слотами для модулей DDR4 с поддержкой до 128 ГБ оперативной памяти и частотой до 4733 МГц, возможностью работы в двухканальном режиме и поддержкой профилей Intel XMP. Для хранения данных реализована поддержка двух высокоскоростных накопителей M.2, четырех портов SATA 3.0, а также возможность создания RAID-массивов 0, 1, 10 для как NVMe, так и SATA-накопителей.

На борту имеется современный набор интерфейсов:встроенный модуль Wi-Fi 5 (802.11ac), Bluetooth 5.0, гигабитный Ethernet, видеовыходы HDMI 2.1 и DisplayPort 1.4, а также разнообразные USB-порты на задней панели и внутренних разъемах. Для подключения периферии предусмотрены аудиовыходы, PS/2, а также поддержка адресуемой и стандартной RGB-подсветки для сборок с индивидуальным стилем.

Встроенный аудиокодек Realtek ALC1220 обеспечивает качественный звук в формате 7.1, а эффективная система мониторинга и управления вентиляторами позволяет поддерживать стабильную работу системы. Плата не имеет радиаторов на фазах питания, что важно учитывать при выборе процессора и системы охлаждения, однако отличный набор функций и расширяемость делают ее отличным выбором для домашних и офисных ПК, а также игровых систем.

Читать дальше

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 5000, AMD 5000G, AMD 4000G, AMD 3000G, AMD 3000

Встроенный процессор

Сокет AM4

Чипсет AMD B550

Количество фаз питания 5+3

Охлаждение фаз питания

Форм-фактор mATX

Цвет черный

Подсветка

Память

Тип памяти DDR4

Количество слотов памяти 4

Максимальный объём памяти 128GB

Режим памяти двухканальный

Максимальная частота памяти 4 733 МГц

Дополнительные характеристики ОЗУ 4 x DDR4 DIMM-слота, поддерживающих до 128 ГБ (ёмкость одного модуля 32 ГБ) системной памяти

поддержка DDR4 4733+ОС / 4600+ОС / 4400+ОС / 4266+ОС / 4133+ОС / 4000+ОС / 3866+ОС / 3733+ОС / 3600+ОС / 3466+ОС / 3400+ОС / 3200 / 2933 / 2667 / 2400 / 2133 МТ/с планок памяти

двухканальная архитектура памяти

поддержка небуферизованных планок памяти с ECC 1Rx8/2Rx8

поддержка небуферизованных планок памяти без ECC 1Rx8/2Rx8/1Rx16

поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

Версия PCI Express 4.0

Всего PCI Express x16 2

Всего PCI Express x1 1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI 1 x разъем PCI Express x16, интегрированный в ЦП:

- AMD Ryzen 5000/3000 поддерживают режим работы PCIe 4.0 x16;

- AMD Ryzen 5000G/4000G/3000G поддерживают режим работы PCIe 3.0 x16.

Разъем PCIEX16 может поддерживать только видеокарту или NVMe SSD. Если будет установлена только видеокарта, убедитесь, что она установлена в разъем PCIEX16

чипсет:

1 x разъем PCI Express x16 (PCIEX4), поддержка PCIe 3.0 и режим работы x4

1 x разъем PCI Express x1 (PCIEX1), поддержка PCIe 3.0 и режим работы x1

Интерфейсы накопителей

M.2 2

Спецификации накопителей 1 x слот M.2 (M2A_CPU), интегрированный в ЦП, поддерживающий сокет 3, ключ M, тип 2280 SSD:

- AMD Ryzen 5000/3000 поддерживают SATA и PCIe 4.0 x4/x2 SSD;

- AMD Ryzen 5000G/4000G/3000G поддерживают SATA и PCIe 3.0 x4/x2 SSD

1 x слот M.2 (M2B_SB), интегрированный в чипсет, поддерживающий сокет 3, ключ M, тип 2280 SATA и PCIe 3.0 x2 SSD

SATA 3.0 4

RAID 0, 1, 10 - M.2 (NVMe)/SATA

Сеть и связь

Wi-Fi 802.11ac (Wi-Fi 5)

Bluetooth 5.0

Ethernet 1x 1 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук Realtek ALC1220

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 2

USB 3.2 Gen1 Type-A (5 Гбит/с) 4

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF

Аудио (3.5 мм jack) 3

COM

LPT

PS/2 1

DisplayPort 1

Версия DisplayPort 1.4

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 1

USB 3.2 Gen1 Type-A (5 Гбит/с) 1

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с) 1

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM 1

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО

Разъемы для корпусных вентиляторов 2

Разъемы для подсветки ARGB 5В 2

Разъемы для подсветки RGB 12В 3

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1 x 24-контактный основной разъем питания ATX

1 x 8-контактный разъем питания ATX 12В

1 x разъем вентилятора ЦП

2 x разъема корпусных вентиляторов

2 x разъема адресуемой LED-ленты

2 x разъема RGB LED-ленты

1 x разъем LED-ленты/разъем RGB LED для кулера процессора

2 x разъема M.2 Socket 3

4 x разъема SATA 6 Гбит/с

1 x разъем передней панели

1 x разъем аудио передней панели

1 x разъем USB Type-C, с поддержкой USB 3.2 Gen 1

1 x разъем USB 3.2 Gen 1

1 x разъем USB 2.0/1.1

1 x разъем Trusted Platform Module (TPM) (2x6 pin, только для модуля GC-TPM2.0_S)

1 x разъем последовательного порта

1 x джампер Clear CMOS

1 x кнопка Q-Flash Plus

Габариты

Длина 244 мм

Ширина 244 мм

Комплектация

Комплектация - два кабеля SATA

- I/O планка

- Wi-Fi антенна

- документация
