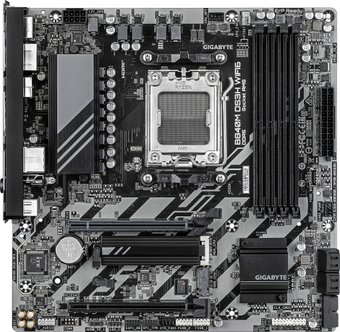

Материнская плата Gigabyte B840M DS3H WiFi6

Общая информация

Дата выхода на рынок 2025 г.

Описание GIGABYTE B840M DS3H WIFI6 - это современная материнская плата формата mATX с поддержкой процессоров AMD Ryzen 9000, 8000 и 7000 серий на сокете AM5. Плата оснащена надежным чипсетом AMD B840 и поддерживает быструю оперативную память DDR5 с максимальной частотой до 8200 МГц, а также объемом до 256 ГБ. Благодаря четырехканальной архитектуре и поддержке профилей разгона AMD EXPO и Intel XMP, плата отлично подойдет для производительных рабочих станций и игровых систем.

Для расширения системы предусмотрены два слота PCI Express x16 с поддержкой PCIe 4.0 и 3.0, а также два разъема M.2 для высокоскоростных NVMe SSD накопителей. Накопители подключаются напрямую к процессору, что обеспечивает минимальные задержки и максимальную производительность. Также плата оснащена четырьмя портами SATA 3.0 для подключения классических накопителей.

Встроенные коммуникационные возможности включают поддержку Wi-Fi 6 (802.11ax), Bluetooth 5.3 и гигабитный Ethernet 2.5 Гбит/с. Для подключения периферии и мониторов есть разнообразные разъемы:HDMI 2.1, два DisplayPort 1.4, множество портов USB 2.0/3.2 Gen1 (включая Type-A и Type-C), а также аудиоразъемы и классический PS/2. Плата поддерживает работу с тремя мониторами одновременно и обеспечивает качественный звук через аудиокодек Realtek.

Для охлаждения системы предусмотрены отдельные разъемы для вентиляторов ЦП, водяного охлаждения и корпусных вентиляторов, а также внутренние разъемы для подключения RGB и ARGB подсветки. Плата лишена радиаторов на фазах питания, что делает её более бюджетным, но все же функциональным решением для современных сборок на платформе AM5.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD B840

Количество фаз питания 8+2+2

Охлаждение фаз питания

Форм-фактор mATX

Цвет черный

Подсветка

Память

Тип памяти DDR5

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 200 МГц

Дополнительные характеристики ОЗУ поддержка DDR5 8200+ OC/8000+ OC/7950+ OC/7900+ OC/7800+ OC/7600+ OC/7400+ OC/7200 OC/7000 OC/6800 OC/6666 OC/6600 OC/6400 OC/6200 OC/6000 OC/5600 OC/5200/4800/4400 МГц планок памяти

4 x DDR5 DIMM разъема, поддержка до 256 ГБ (64 ГБ на один модуль)

двухканальная архитектура памяти

поддержка небуферизованных планок памяти без ECC

поддержка конфигураций памяти 1Rx8/2Rx8/1Rx16

поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Intel Extreme Memory Profile (XMP) планок памяти

Слоты расширения

Версия PCI Express 4.0

Всего PCI Express x16 2

Всего PCI Express x1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI разъем PCIEX16, PCI Express x16:

- режим работы PCIe 4.0 x16 (разъемы ЦП:AMD Ryzen 9000/7000 Series)

- режим работы PCIe 4.0 x8 (разъемы ЦП:AMD Ryzen 8000 Series-Phoenix 1)

- режим работы PCIe 4.0 x4 (разъемы ЦП:AMD Ryzen 8000 Series-Phoenix 2)

* Разъем PCIEX16 поддерживает только видеокарту или NVMe SSD. Если устанавливается только одна видеокарта, убедитесь, что она установлена в разъем PCIEX16.

разъем PCIEX4, PCI Express x16, режим работы PCIe 3.0 x4 (разъемы чипсета)

Интерфейсы накопителей

M.2 2

Спецификации накопителей M2A_CPU, слот M.2, слоты ЦП, сокет 3, ключ M, тип 2580/2280 SSD:

- AMD Ryzen 9000/7000 Series поддерживают PCIe 4.0 x4/x2 SSD;

- AMD Ryzen 8000 Series-Phoenix 1 поддерживают PCIe 4.0 x4/x2 SSD;

- AMD Ryzen 8000 Series-Phoenix 2 поддерживают PCIe 4.0 x4/x2 SSD

M2B_CPU, слот M.2, слоты ЦП, сокет 3, ключ M, тип 25110/22110/2580/2280 SSD:

- AMD Ryzen 9000/7000 Series поддерживают PCIe 4.0 x4/x2 SSD;

- AMD Ryzen 8000 Series-Phoenix 1 поддерживают PCIe 4.0 x4/x2 SSD;

- AMD Ryzen 8000 Series-Phoenix 2 поддерживают PCIe 4.0 x2 SSD

поддержка RAID 0, RAID 1, RAID 5, и RAID 10 для NVMe SSD (RAID 5 доступен только для AMD Ryzen 9000 Series); поддержка RAID 0, RAID 1, и RAID 10 для SATA накопителей

SATA 3.0 4

RAID 0, 1, 5, 10 - M.2 (NVMe)/0, 1, 10 - SATA

Сеть и связь

Wi-Fi 802.11ax (Wi-Fi 6)

Bluetooth 5.3

Ethernet 1x 2.5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 2

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с) 1

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF

Аудио (3.5 мм jack) 3

COM

LPT

PS/2 1

DisplayPort 2

Версия DisplayPort 1.4

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 2

USB 3.2 Gen1 Type-A (5 Гбит/с) 1

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с) 1

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 2

Разъемы для подсветки ARGB 5В 2

Разъемы для подсветки RGB 12В 1

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1 x 24-pin ATX основной разъем питания

1 x 8-pin ATX 12V разъем питания

1 x разъем для вентилятора ЦП

1 x разъем для вентилятора ЦП/водяного насоса

1 x разъем для корпусного вентилятора

1 x разъем для корпусного вентилятора/водяного насоса

2 x разъема для адресуемой RGB Gen2 ленты

1 x разъем для RGB LED ленты

4 x SATA 6 Гбит/с разъема

2 x разъема M.2 Socket 3

1 x разъем для передней панели

1 x разъем для передней панели аудио

1 x разъем USB Type-C, поддержка USB 3.2 Gen 1

1 x разъем USB 3.2 Gen 1

2 x разъема USB 2.0/1.1

1 x разъем для модуля Trusted Platform (только для GC-TPM2.0 SPI V2)

1 x перемычка сброса

1 x перемычка Clear CMOS

Габариты

Длина 244 мм

Ширина 244 мм

Комплектация

Комплектация - два кабеля SATA

- I/O планка

- Wi-Fi антенна

- термопрокладка для M.2

- документация
