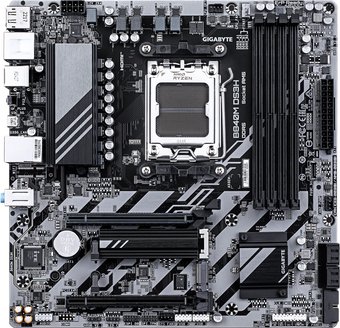

Материнская плата Gigabyte B840M DS3H

Общая информация

Дата выхода на рынок 2025 г.

Описание Материнская плата GIGABYTE B840M DS3H выполнена в форм-факторе mATX и оснащена сокетом AM5, что обеспечивает совместимость с последними процессорами AMD Ryzen серий 7000, 8000 и 9000. Плата поддерживает до 256 ГБ оперативной памяти DDR5 с частотой до 8200 МГц и работает в двухканальном режиме. Также она поддерживает профили AMD EXPO и Intel XMP, обеспечивая гибкость в разгоне.

На борту имеется два слота M.2 с поддержкой PCIe 4.0, а также четыре разъема SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10 для NVMe, и RAID 0, 1, 10 для SATA. Плата поддерживает один слот PCI Express x16 с режимом PCIe 4.0 x16 от процессора, а также дополнительный слот PCI Express x16 от чипсета, работающий в режиме PCIe 3.0 x4. Встроенное сетевое подключение представлено LAN-чипом Realtek 2.5GbE, обеспечивающим передачу данных на скорости до 2.5 Гбит/с.

GIGABYTE B840M DS3H оборудована встроенным графическим процессором с поддержкой HDMI 2.1 и двух DisplayPort 1.4, что позволяет подключить до трех дисплеев одновременно. Аудиосистема поддерживает конфигурации 2/4/5.1/7.1 каналов, хотя конкретная модель кодека не указана. В плане охлаждения предусмотрены разъемы для ЦП, помпы СЖО и два системных вентилятора, а также радиаторы для RGB и ARGB подсветки.

На задней панели расположены разнообразные порты:1 x HDMI, 2 x DisplayPort, 1 x USB Type-C (USB 3.2 Gen1), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0, 1 x RJ-45 и 3 аудиоразъема 3.5 мм. Внутри платы есть поддержка дополнительных разъемов, включая USB 2.0, USB 3.2 Gen1 и COM-порт. Все это делает данную материнскую плату сбалансированным решением для сборки современных систем на базе AMD.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD B840

Количество фаз питания 8+2+2

Охлаждение фаз питания

Форм-фактор mATX

Цвет черный

Подсветка

Память

Тип памяти DDR5

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 200 МГц

Дополнительные характеристики ОЗУ поддержка небуферизованных планок памяти без ECC

поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Extreme Memory Profile (XMP) модулей памяти

поддержка модулей памяти 1Rx8/2Rx8/1Rx16

Слоты расширения

Версия PCI Express 4.0

Всего PCI Express x16 2

Всего PCI Express x1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI разъем PCIEX16, PCI Express x16:

- AMD Ryzen 9000/7000 Series Processors режим работы PCIe 4.0 x16

- AMD Ryzen 8000 Series-Phoenix 1 Processors режим работы PCIe 4.0 x8

- AMD Ryzen 8000 Series-Phoenix 2 Processors режим работы PCIe 4.0 x4

разъем PCIEX4, PCI Express x16, режим работы PCIe 3.0 x4

Интерфейсы накопителей

M.2 2

Спецификации накопителей слот M2A_CPU, сокет 3, ключ M, тип 2580/2280 SSD:

AMD Ryzen 9000/7000 Series Processors поддержка PCIe 4.0 x4/x2 SSDs

AMD Ryzen 8000 Series-Phoenix 1 Processors поддержка PCIe 4.0 x4/x2 SSDs

AMD Ryzen 8000 Series-Phoenix 2 Processors поддержка PCIe 4.0 x4/x2 SSDs

слот M2B_CPU, сокет 3, ключ M, тип 25110/22110/2580/2280 SSD:

AMD Ryzen 9000/7000 Series Processors поддержка PCIe 4.0 x4/x2 SSDs

AMD Ryzen 8000 Series-Phoenix 1 Processors поддержка PCIe 4.0 x4/x2 SSDs

AMD Ryzen 8000 Series-Phoenix 2 Processors поддержка PCIe 4.0 x2 SSDs

SATA 3.0 4

RAID 0,1,10 – SATA; 0,1,5,10 – PCIe

Сеть и связь

Слот для модуля Wi-Fi

Wi-Fi

Bluetooth

Ethernet 1x 2.5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 2

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с) 1

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF

Аудио (3.5 мм jack) 3

COM

LPT

PS/2 1

DisplayPort 2

Версия DisplayPort 1.4

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 2

USB 3.2 Gen1 Type-A (5 Гбит/с) 1

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с) 1

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 2

Разъемы для подсветки ARGB 5В 2

Разъемы для подсветки RGB 12В 1

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1 x 24-контактный основной разъем питания ATX

1 x 8-контактный разъем питания ATX 12В

1 x разъем вентилятора ЦП

1 x разъем вентилятора ЦП/помпы системы жидкостного охлаждения

1 x разъем системного вентилятора

1 x разъем системного вентилятора/помпы системы жидкостного охлаждения

2 x разъема адресной светодиодной ленты Gen2

1 x разъем RGB светодиодной ленты

4 x разъема SATA 6 Гбит/с

2 x разъема M.2 Socket 3

1 x разъем передней панели

1 x разъем аудио передней панели

1 x разъем USB Type-C, с поддержкой USB 3.2 Gen 1

1 x разъем USB 3.2 Gen 1

2 x разъема USB 2.0/1.1

1 x разъем модуля доверенной платформы (только для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 x джампер сброса

1 x джампер очистки CMOS

Габариты

Длина 244 мм

Ширина 244 мм

Комплектация

Комплектация - два кабеля SATA

- I/O планка

- Wi-Fi антенна

- комплект подкладок для M.2

- документация
