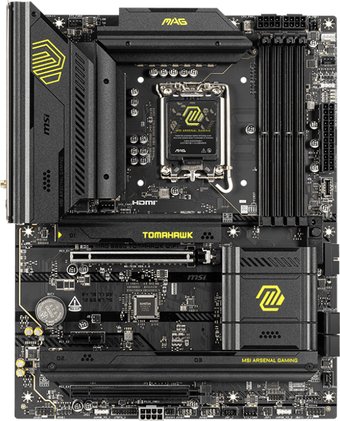

Материнская плата MSI MAG B860 Tomahawk WiFi

Общая информация

Дата выхода на рынок 2025 г.

Описание Материнская плата MSI MAG B860 TOMAHAWK WIFI — это мощное и функциональное решение для игровых и производительных систем на базе чипсета Intel B860 и сокета LGA1851. Она поддерживает новейшие процессоры Intel Core Ultra, а также оперативную память DDR5 с возможностью разгона до 9200+ МГц OC. Двухканальная память и поддержка Intel XMP 3.0 обеспечивают максимальную производительность системы.

Графические возможности данной модели включают поддержку встроенной графики, а также два разъема PCI Express x16, один из которых работает в режиме PCIe 5.0 x16. Наличие трех слотов M.2 (один PCIe 5.0 x4 и два PCIe 4.0 x4) и четырех разъемов SATA 3.0 позволяют подключать быстрые SSD и HDD-накопители. Поддержка RAID 0, 1, 5 и 10 гарантирует надежность и высокую скорость работы накопителей.

Сетевые возможности включают Intel Killer E5000 5 Гбит/с LAN и встроенный модуль Wi-Fi 7 (802.11be) с Bluetooth 5.4, что обеспечивает высокоскоростное подключение к интернету и беспроводным устройствам. Аудиосистема построена на кодеке Realtek ALC897 с поддержкой 7.1-канального звука, обеспечивая отличное качество звука для игр и мультимедиа.

Разъемы и интерфейсы включают 4 порта USB 2.0, 4 USB 3.2 Gen2 Type-A (10 Гбит/с), 1 USB 3.2 Gen2 Type-C (10 Гбит/с), а также 1 порт USB4 (до 40 Гбит/с) с поддержкой Thunderbolt 4. Видеовыходы представлены HDMI 2.1 и DisplayPort 1.4, поддерживающими высокое разрешение 4K/8K. Кроме того, плата оснащена системой охлаждения VRM, а также разъемами для вентиляторов и подсветки ARGB 5В и RGB 12В для гибкой настройки внешнего вида системы.

Технические характеристики

Поддержка процессоров Intel

Поддержка поколений процессоров Intel Core Ultra

Встроенный процессор

Сокет LGA1851

Чипсет Intel B860

Количество фаз питания 12+1+1+1

Охлаждение фаз питания

Форм-фактор ATX

Цвет черный

Подсветка

Память

Тип памяти DDR5, DDR5 CUDIMM

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 9 200 МГц

Дополнительные характеристики ОЗУ поддержка non-ECC небуферизованных планок памяти

стабильная работа ОЗУ на частотах заявленных по стандартам Intel POR и JEDEC

поддержка разгона оперативной памяти и Intel Extreme Memory Profile (XMP)

слоты DIMM на этой материнской плате оснащены защелками только с одной стороны

1DPC 1R - макс. скорость до 9200+ МГц OC

1DPC 2R - макс. скорость до 7200+ МГц

2DPC 1R - макс. скорость до 6400+ МГц

2DPC 2R - макс. скорость до 5600+ МГц

Слоты расширения

Версия PCI Express 5.0

Всего PCI Express x16 2

Всего PCI Express x1 1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI разъем PCI_E1, PCI Express x16, режим работы PCIe 5.0 x16 - на ЦП

разъем PCI_E2, PCI Express x1, режим работы PCIe 4.0 x1 - на чипсете

разъем PCI_E3, PCI Express x16, режим работы PCIe 4.0 x4 - на чипсете

*разъем PCI_E3 будет работать в режиме x2 при установке PCIe-устройства в PCI_E2

Интерфейсы накопителей

M.2 3

Спецификации накопителей разъем M.2_1, PCIe 5.0 x4, поддержка 2280/2260 - на ЦП

разъем M.2_2, PCIe 4.0 x4, поддержка 22110/2280/2260 - на чипсете

разъем M.2_3, PCIe 4.0 x4, поддержка 2280/2260/2242 - на чипсете

при установке SSD формата 22110 в слот M.2_2, слот M.2_3 поддерживает только 2242/2260 SSD

SATA 3.0 4

RAID 0,1,5,10 - SATA

Сеть и связь

Wi-Fi 802.11be (Wi-Fi 7)

Bluetooth 5.4

Ethernet 1x 5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук Realtek ALC897

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с)

USB 3.2 Gen2 Type-A (10 Гбит/с) 4

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с) 1

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4) 1

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF 1

Аудио (3.5 мм jack) 2

COM

LPT

PS/2

DisplayPort 1

Версия DisplayPort 1.4

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 2

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с) 1

USB 3.2 Gen 2x2 (20 Гбит/с)

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 5

Разъемы для подсветки ARGB 5В 3

Разъемы для подсветки RGB 12В 2

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1x разъем питания (ATX_PWR)

2x разъема питания (CPU_PWR)

1x разъем питания (PCIE_PWR 8pin)

1x разъем вентилятора CPU

1x комбинированный разъем вентилятора (Pump_Sys Fan)

5x разъемов для системных вентиляторов

2x разъема передней панели (JFP)

1x разъем обнаружения вскрытия корпуса (JCI)

1x разъем переднего аудио (JAUD)

1x разъем контроллера настройки (JDASH)

3x разъема ARGB V2 LED (JARGB_V2)

2x разъема RGB LED (JRGB)

1x разъем TPM (поддержка TPM 2.0)

4x USB 2.0 разъема

2x USB 5Gbps Type A разъема

1x USB 10Gbps Type C разъем

Габариты

Длина 304.8 мм

Ширина 243.84 мм

Комплектация

Комплектация - кабель SATA

- EZ Wi-Fi антенна

- EZ кабель передней панели

- 1-2 EZ кабель

- винт EZ M.2 Clip II

- EZ M.2 Clip II экстрактор

- документация
