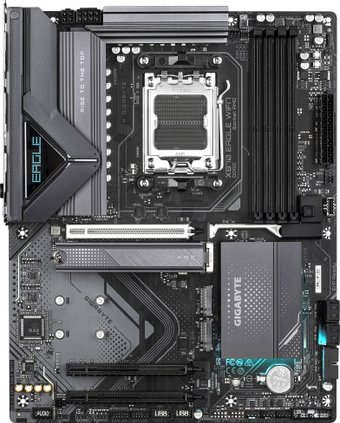

Материнская плата Gigabyte X870 Eagle WiFi7

Общая информация

Дата выхода на рынок 2024 г.

Описание Материнская плата GIGABYTE X870 EAGLE WIFI7 совместима с процессорами AMD Ryzen серий 9000, 8000 и 7000, обеспечивая высокую производительность и широкие возможности для апгрейда. Ее цифровая система питания с 14+2+2 фазами гарантирует стабильную работу даже при высоких нагрузках.

Поддержка двухканальной оперативной памяти DDR5 с четырьмя слотами DIMM и совместимость с модулями памяти AMD EXPO позволяют достичь высокой скорости и стабильности работы системы. Функция WIFI EZ-Plug упрощает установку Wi-Fi антенны, делая процесс более удобным.

Технология EZ-Latch Plus обеспечивает быстрый демонтаж и установку компонентов благодаря специальной конструкции слотов PCIe и M.2, что облегчает обслуживание и модернизацию системы. Функция EZ-Latch Click позволяет устанавливать радиаторы M.2 без использования винтов, ускоряя процесс сборки.

Для эффективного охлаждения материнская плата оснащена усовершенствованной термозащитой VRM и радиаторами M.2 Thermal Guard, которые предотвращают перегрев компонентов и обеспечивают стабильную работу системы. Высокоскоростное сетевое подключение достигается благодаря наличию 2.5GbE LAN и Wi-Fi 7 с антеннами с высоким коэффициентом усиления.

Расширенные возможности подключения включают два порта USB4 Type-C с поддержкой DP-Alt и HDMI, что обеспечивает высокую скорость передачи данных и совместимость с современными устройствами. Материнская плата также оснащена тремя слотами M.2, один из которых поддерживает PCIe 5.0 x4, что позволяет использовать современные накопители с высокой скоростью передачи данных.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD X870

Количество фаз питания 14+2+2

Охлаждение фаз питания

Форм-фактор ATX

Цвет черный

Подсветка

Память

Тип памяти DDR5

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 200 МГц

Дополнительные характеристики ОЗУ поддержка non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 планок памяти с частотами до 8200 МГц OC

поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Intel Extreme Memory Profile (XMP)

Слоты расширения

Версия PCI Express 5.0

Всего PCI Express x16 3

Всего PCI Express x1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI PCI-линии ЦП

разъем PCIEX16, PCI Express x16, режимы работы:

с процессорами AMD Ryzen 9000 и 7000 серий - PCIe 5.0 x16

с процессорами AMD Ryzen 8000 серии Phoenix 1 - PCIe 4.0 x8

с процессорами AMD Ryzen 8000 серии Phoenix 2 - PCIe 4.0 x4

* разъем PCIEX16 может поддерживать только видеокарту или NVMe SSD

если устанавливается только видеокарта, обязательно установите её в слот PCIEX16

PCI-линии чипсета

разъем PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1

разъем PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1

Интерфейсы накопителей

M.2 3

Спецификации накопителей слоты ЦП

слот M2A_CPU, сокет 3, ключ M, тип 25110/22110/2580/2280, режимы работы:

с процессорами AMD Ryzen 9000 и 7000 серий - PCIe 5.0 x4/x2

с процессорами AMD Ryzen 8000 серии Phoenix 1 - PCIe 4.0 x4/x2

с процессорами AMD Ryzen 8000 серии Phoenix 2 - PCIe 4.0 x4/x2

слоты чипсета

слот M2B_SB, сокет 3, ключ M, тип 25110/22110/2580/2280, режим работы PCIe 4.0 x4/x2

слот M2C_SB, сокет 3, ключ M, тип 25110/22110/2580/2280, режим работы PCIe 4.0 x2

* слот M2B_SB делит пропускную способность со слотом M2C_SB

слот M2B_SB работает в режиме до x2, когда в слоте M2C_SB установлен PCIe SSD

RAID 5 доступен только на процессорах AMD Ryzen 9000 серии

SATA 3.0 4

RAID 0, 1, 10 - SATA; 0, 1, 5, 10 - NVMe

Сеть и связь

Wi-Fi 802.11be (Wi-Fi 7)

Bluetooth 5.4

Ethernet 1x 2.5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 3

USB 3.2 Gen2 Type-A (10 Гбит/с) 1

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с) 2

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF

Аудио (3.5 мм jack) 3

COM

LPT

PS/2

DisplayPort

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 2

USB 3.2 Gen1 Type-A (5 Гбит/с) 1

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с) 1

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 4

Разъемы для подсветки ARGB 5В 3

Разъемы для подсветки RGB 12В 1

Описание внутренних разъемов 1 x 24-pin ATX main power connector

1 x 8-pin ATX 12V power connector

1 x 4-pin ATX 12V power connector

1 x CPU fan header

1 x CPU fan/water cooling pump header

4 x system fan headers

3 x addressable RGB Gen2 LED strip headers

1 x RGB LED strip header

4 x SATA 6Gb/s connectors

3 x M.2 Socket 3 connectors

1 x front panel header

1 x front panel audio header

1 x USB Type-C header, with USB 3.2 Gen 2x2 support

1 x USB 3.2 Gen 1 header

2 x USB 2.0/1.1 headers

1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)

1 x power button

1 x reset button

1 x reset jumper

1 x Clear CMOS jumper

Габариты

Длина 305 мм

Ширина 244 мм

Комплектация

Комплектация - два кабеля SATA

- Wi-Fi-антенна

- G-коннектор

- винты M.2

- документация
