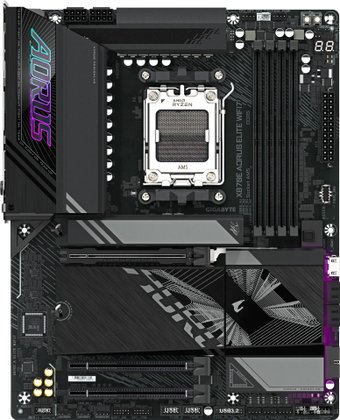

Материнская плата Gigabyte X870E Aorus Elite WiFi7 (rev. 1.0)

Общая информация

Дата выхода на рынок 2024 г.

Описание GIGABYTE X870E AORUS ELITE WIFI7 - это современная материнская плата формата ATX, разработанная для процессоров AMD Ryzen 9000, 8000 и 7000 на сокете AM5 в сочетании с чипсетом AMD X870E. Она обеспечивает высокую производительность и надежность для игровых и профессиональных систем благодаря мощной 16+2+2 фазной системе питания с эффективным охлаждением и поддержке самых современных стандартов.

Материнская плата поддерживает оперативную память DDR5 с максимальной частотой до 8200 МГц (OC), объемом до 256 ГБ и двухканальным режимом работы. Реализована поддержка профилей разгона AMD EXPO и Intel XMP, а также различных конфигураций памяти для максимальной совместимости и прироста производительности.

Для расширения возможностей предусмотрены три полноразмерных разъема PCI Express x16 (в том числе PCIe 5.0), четыре слота для M.2-накопителей, четыре разъема SATA 6 Гбит/с, а также поддержка RAID для NVMe- и SATA-устройств. На задней панели расположены новейшие разъемы USB4 (до 40 Гбит/с), HDMI 2.1, множество USB-портов, 2.5-гигабитный LAN и качественный звук на базе Realtek ALC1220.

X870E AORUS ELITE WIFI7 оснащена встроенными модулями Wi-Fi 7 и Bluetooth 5.4, имеет большое количество внутренних разъемов для корпусных вентиляторов, подсветки ARGB/RGB, а также продвинутую систему охлаждения для стабильной работы в любых условиях. Благодаря современному дизайну и обширным возможностям плата идеально подойдет для требовательных пользователей и энтузиастов.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD X870E

Количество фаз питания 16+2+2

Охлаждение фаз питания

Форм-фактор ATX

Цвет черный

Подсветка

Память

Тип памяти DDR5

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 200 МГц

Дополнительные характеристики ОЗУ поддержка планок памяти DDR5 8200(OC)/8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 МГц

4 x DDR5 DIMM-разъема, поддержка до 256 ГБ (64 ГБ на один модуль)

двухканальная архитектура памяти

поддержка небуферизованных планок памяти без ECC

поддержка конфигураций памяти 1Rx8/2Rx8/1Rx16

поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Intel Extreme Memory Profile (XMP)

Слоты расширения

Версия PCI Express 5.0

Всего PCI Express x16 3

Всего PCI Express x1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI PCI-линии ЦП

разъем PCIEX16, PCI Express x16, режимы работы:

с процессорами AMD Ryzen 7000 и 9000 серий - PCIe 5.0 x16

*коннекторы слотов M2B_CPU и M2C_CPU делят линию с разъемом PCIEX16, поэтому при занятом слоте M2B_CPU или M2C_CPU режим работы разъема PCIEX16 - PCIe 5.0 x8

с процессоорами AMD Ryzen 8000 серии Phoenix 1 - PCIe 4.0 x8

с процессоорами AMD Ryzen 8000 серии Phoenix 2 - PCIe 4.0 x4

PCI-линии чипсета

разъем PCIEX4_1, PCI Express x16, режим работы PCIe 4.0 x4

разъем PCIEX4_2, PCI Express x16, режим работы PCIe 3.0 x4

Интерфейсы накопителей

M.2 4

Спецификации накопителей слоты ЦП

слот M2A_CPU, сокет 3, ключ M, тип 25110/22110/2580/2280, режимы работы:

с процессорами AMD Ryzen 7000 и 9000 серий - PCIe 5.0 x4/x2

с процессоорами AMD Ryzen 8000 серии Phoenix 1 - PCIe 4.0 x4/x2

с процессоорами AMD Ryzen 8000 серии Phoenix 2 - PCIe 4.0 x4/x2

слот M2B_CPU, сокет 3, ключ M, тип 22110/2280, режим работы PCIe 5.0 x4/x2 (с процессорами AMD Ryzen 7000 и 9000 серий)

слот M2C_CPU, сокет 3, ключ M, тип 22110/2280, режим работы PCIe 5.0 x4/x2 (с процессорами AMD Ryzen 7000 и 9000 серий)

*слоты M2B_CPU и M2C_CPU недоступны при использовании процессоров AMD Ryzen 8000 серии Phoenix 1/2

слоты чипсета

слот M2D_SB, сокет 3, ключ M, тип 22110/2280, режим работы PCIe 4.0 x4/x2

SATA 3.0 4

RAID 0, 1, 5, 10 - NVMe; 0, 1, 10 - SATA

Сеть и связь

Wi-Fi 802.11be (Wi-Fi 7)

Bluetooth 5.4

Ethernet 1x 2.5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук Realtek ALC1220

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 4

USB 3.2 Gen2 Type-A (10 Гбит/с) 2

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с) 2

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF 1

Аудио (3.5 мм jack) 2

COM

LPT

PS/2

DisplayPort

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 2

USB 3.2 Gen1 Type-A (5 Гбит/с) 2

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с) 1

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI 1

Версия HDMI 1.4

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 4

Разъемы для подсветки ARGB 5В 3

Разъемы для подсветки RGB 12В 1

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1 x 24-pin ATX main power connector

2 x 8-pin ATX 12V power connectors

1 x CPU fan header

1 x CPU fan/water cooling pump header

3 x system fan headers

1 x system fan/water cooling pump header

3 x addressable RGB Gen2 LED strip headers

1 x RGB LED strip header

4 x M.2 Socket 3 connectors

4 x SATA 6Gb/s connectors

1 x front panel header

1 x front panel audio header

1 x USB Type-C header, with USB 3.2 Gen 2x2 support

2 x USB 3.2 Gen 1 headers

2 x USB 2.0/1.1 headers

1 x Trusted Platform Module header (for the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)

1 x HDMI port

1 x power button

1 x reset button

1 x reset jumper

1 x Clear CMOS jumper

Габариты

Длина 305 мм

Ширина 244 мм

Комплектация

Комплектация - Wi-Fi антенна

- два кабеля SATA

- G Connector

- монтажный комплект для M.2

- документация
