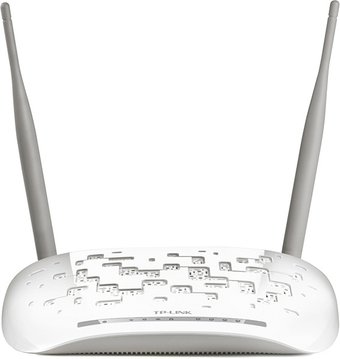

Маршрутизатор TP-Link TD-W8961N

Основные

Тип устройства

Тип устройства

Обычно клиентские xDSL-устройства имеют функцию маршрутизации, но выпускаются и просто модемы, которые рассчитаны на подключение только одного компьютера или законченной локальной сети.

беспроводной DSL-маршрутизатор

Стандарт DSL

Стандарт DSL

Существует несколько вариантов технологии DSL. Для широкополосного клиентского доступа в Интернет обычно используется асинхронный вариант технологии - ADSL и его более современные варианты, ADSL2 и ADSL2+.

ADSL2+ (G.992.5)

Стандарты беспроводной связи

Стандарты беспроводной связи

Беспроводные сетевые устройства могут соответствовать следующим стандартам связи:

1) 802.11a - Wi-Fi, до 54 Мбит/с, до 300 метров, частота 5,0 ГГц;

2) 802.11b - Wi-Fi, до 11 Мбит/с, до 300 метров, частота 2,4 ГГц;

3) 802.11g - Wi-Fi до 54 Мбит/с, до 300 метров, частота 2,4 ГГц, совместим с 802.11b;

4) 802.11n - Wi-Fi, до 450 Мбит/с при наличии MIMO, до 300 метров, частота 2,4 — 2,5 или 5,0 ГГц, совместим с 802.11g. Стоит отметить, что не все устройства стандарта 802.11n поддерживают 5 ГГц;

5) 802.11ac - Wi-Fi, от 433 Мбит/с (1 антенна) до 6.77 Гбит/с (8 антенн), обратно совместим с 802.11а и 802.11n;

6) 802.11ax: работает в диапазонах 2,4 ГГц и 5 ГГц, теоретическая скорость до 9.6 Гбит/с, поддерживает OFDMA на прием и на передачу для улучшения спектральной эффективности, модуляцию 1024-QAM для увеличения пропускной способности, а также многопользовательский 8x8 MIMO на прием и передачу.

802.11n (Wi-Fi 4)

Класс скорости Wi-Fi

Класс скорости Wi-Fi

Чем выше класс Wi-Fi, тем больше возможностей у беспроводной точки доступа, тем больших скоростей можно достичь. Классы скорости указываются как стандарт + суммарная скорость поддерживаемых стандартов Wi-Fi роутера. Например: AX3200 - стандарт 802.11ax + скорость 3200 Мбит/с.

Что касается цифр в обозначении класса Wi-Fi, они показывают округленные значения, получаемые в результате суммирования максимально возможных канальных скоростей точек доступа в диапазонах 2,4 и 5 ГГц, которые реализованы аппаратно на разных чипах и работают параллельно и независимо друг от друга.

Достижение максимальных скоростей соединения можно получить только с соответствующим по характеристикам клиентом. Устройства предыдущих поколений или с поддержкой меньшего количества пространственных потоков будут соединяться на меньшей скорости.

300 Mbps

Протоколы безопасности беспроводной сети

Протоколы безопасности беспроводной сети

С развитием беспроводных сетей Wi-Fi шла работа над созданием протоколов, обеспечивающих безопасное подключение и обмен данными между участниками сети. Первая версия протокола безопасности WEP была заменена на WPA, а потом и WPA2. В любительских сетях применяется метод авторизации WPA2-PSK, а в корпоративных - WPA2-RADIUS, требующий наличия специального сервера безопасного доступа.

WEP, WPA, WPA2-PSK

Поддержка 802.1X

Поддержка 802.1X

Протокол 802.1X обеспечивает безопасную аутентификацию устройств, подключающихся к защищенной проводной или беспроводной сети. Проверку прав доступа выполняет RADIUS-сервер, доступ предоставляет конкретный узел сети (коммутатор, маршрутизатор, точка доступа и т.д.). Для построения надежной корпоративной сети поддержка 802.1X необходима у всех устройств.

Поддержка сотовой связи

Поддержка сотовой связи

Некоторые беспроводные маршрутизаторы имеют функцию мобильного шлюза - поддерживают доступ к интернету посредством сотовых сетей того или иного стандарта.

Встроенный модем

Встроенный модем

Модем для сотовой связи уже может входить в состав маршрутизатора.

Статическая маршрутизация

Статическая маршрутизация

Не все маршрутизаторы поддерживают статическую маршрутизацию, когда можно вручную описать правила маршрутизации для конкретных узлов сети.

Межсетевой экран (файрвол)

Межсетевой экран (файрвол)

Все маршрутизаторы поддерживают функцию межсетевого экрана (брандмауэра, файрвола), хотя бы благодаря наличию NAT. Но уровни реализации не везде одинаковы. Например, поддержка SPI позволяет эффективнее обнаруживать и устранять различные атаки.

NAT, SPI

Проброс портов (forwarding)

Проброс портов (forwarding)

Проброс портов обычно используется для того, чтобы предоставить пользователю извне локальной сети (например, из интернета) доступ к определенным компьютерам в сети в зависимости от порта, по которому обращается пользователь. Существует несколько методов настройки проброса портов.

Virtual Server, DMZ host, ACL

VPN

VPN

Некоторые серьезные маршрутизаторы могут выполнять функции VPN, поддерживая работу нескольких защищенных туннелей. Это позволяет обходиться в локальной сети без отдельного VPN-сервера.

сервер IPSec, сервер PPTP, сервер L2TP

Приоритизация трафика (QoS)

Приоритизация трафика (QoS)

Некоторые модели маршрутизаторов, точек доступа, сетевых адаптеров поддерживают распределение полосы пропускания в зависимости от приоритетов, которые могут устанавливать некоторые виды устройств, например, VoIP-оборудование или игровые консоли.

802.1p, DSCP, IPP/ToS

Поддержка IGMP

Поддержка IGMP

Протокол IGMP предназначен для управления multicast-трафиком, который адресован сразу нескольким потребителям. Помимо поддержки рассылки такого трафика, маршрутизатор или коммутатор должны поддерживать его перехват и анализ (snooping), чтобы эффективнее использовать пропускную способность каналов связи.

multicast, snooping

Шлюз SIP (VoIP)

Шлюз SIP (VoIP)

Поддержка шлюза (ALG) протокола SIP обеспечивает маршрутизатору совместимость с оборудованием для IP-телефонии и другими устройствами, использующими данный протокол.

Медиасервер (USB sharing)

Медиасервер (USB sharing)

Некоторые модели Wi-Fi устройств оснащаются портом USB для предоставления совместного доступа к файлам, находящимся на внешнем носителе. Доступ может предоставляться по нескольким сетевым протоколам.

UPnP/DLNA

Принт-сервер

Принт-сервер

Подключение принтера позволяет организовать совместный доступ к нему всех участников сети.

Torrent-клиент

Torrent-клиент

Наличие встроенной функции работы с торрентами.

Функции ADSL

Наличие сплиттера

Наличие сплиттера

Сплиттер необходим для подключения к одной телефонной линии и телефонного аппарата, и ADSL-оборудования одновременно. Сплиттер может идти в комплекте или быть встроенным в само ADSL-оборудование. Дешевые устройства требуют приобретения сплиттера отдельно.

Телефонный кабель

Телефонный кабель

Часто ADSL-оборудование комплектуется кабелем для подключения к телефонной линии (точнее, к сплиттеру, если он не встроен в само оборудование).

Беспроводная сеть

Общее количество антенн

Общее количество антенн

Устройства с несколькими антеннами могут обеспечивать намного более высокую скорость обмена данными, задействуя несколько радиоканалов параллельно.

Параметр учитывает как внешние, так и внутренние антенны.

2

Съёмная антенна

Съёмная антенна

При наличии съемной антенны пользователь может заменить штатную антенну для антенну другой конструкции, например, выносную, внешнюю, с дополнительным усилением и т.д.

Диапазон частот

Диапазон частот

В зависимости от технических возможностей беспроводное оборудование может работать в одном или нескольких частотных диапазонах.

2.4 ГГц

Эквивалентная излучаемая мощность (EIRP)

Эквивалентная излучаемая мощность (EIRP)

Эффективная изотропно-излучаемая мощность (EIRP — Effective Isotropically Radiated Power) — мощность, которую должна излучать ненаправленная антенна вместо данной антенны, чтобы в направлении максимума излучения данной антенны уровень сигнала был такой же, как при приёме от данной антенны. Косвенно этот показатель характеризует уровень излучаемой мощности антенны и применяется для расчета норм по ограничению уровня излучений в жилых помещениях.

20 dBm

Кнопка Wi-Fi Protected Setup (WPS)

Кнопка Wi-Fi Protected Setup (WPS)

Протокол Wi-Fi Protected Setup (WPS) описывает несколько простых и надежных способов настройки безопасного беспроводного соединения между клиентским устройством и точкой доступа. Одним из таких методов является push-button (PBC), который предполагает инициализацию клиентского устройства по нажатию кнопки на корпусе.

Фильтрация по МАС-адресу клиента

Фильтрация по МАС-адресу клиента

Возможность ограничения доступа к беспроводной сети по МАС-адресу сетевой карты клиента. Позволяет настроить сеть так, чтобы работать в ней могли только вручную прописанные клиенские устройства.

Интерфейсы

Gigabit Ethernet

Gigabit Ethernet

Встроенные Ethernet-порты могут быть рассчитаны на пропускную способность 1000 Мбит/с, что обеспечивает существенное увеличение пропускной способности. Но старые и дешевые устройства не поддерживают гигабитные сети.

Слоты SFP

Слоты SFP

Слоты SFP предназначены для установки трансиверов Gigabit Ethernet. Обычно их применяют для подключения по оптоволоконной технологии.

PoE

PoE

Технология Power over Ethernet обеспечивает питание устройства посредством кабеля Ethernet, без необходимости подключать его к розетке. Наличие таких портов необходимо, если подключаемое оборудование будет находиться в помещениях, не оборудованных электропроводкой, или работать вне помещения.

LAN-порты

LAN-порты

При наличии встроенного коммутатора устройство оснащается несколькими портами Ethernet, предназначенными для проводного подключения компьютеров или других устройств локальной сети. Такие порты, учитывая их специфику, называются LAN-портами.

4

WAN-порты

WAN-порты

К WAN-порту подключается устройство, обеспечивающее выход в глобальную сеть - модем или маршрутизатор более высокого уровня.

DMZ-порты

DMZ-порты

У некоторых маршрутизаторов имеются выделенные Ethernet-порты для подключения DMZ-серверов.

RJ11 (телефонная линия)

RJ11 (телефонная линия)

Подключение ADSL-оборудования к телефонной линии обычно осуществляется посредством разъема типа RJ11.

1

Порты USB

Порты USB

Порты USB в сетевом оборудовании используются для подключения периферии - принтеров, накопителей и т.д. Иногда к ним можно подключать модем, предоставляющий доступ в интернет посредством сотовой связи.

RS-232c (COM)

RS-232c (COM)

Интерфейс RS-232c, часто называемый по аналогии с персональными компьютерами COM-интерфейсом, является сравнительно простым и дешевым асинхронным интерфейсом. Он используется чаще всего не для передачи данных, а для целей управления.

Размеры и вес

Длина

Длина

Длина устройства в миллиметрах. Часто производитель указывает длину без выступающих частей (кнопок и других элементов), что следует учитывать.

130 мм

Ширина

Ширина

Ширина устройства в миллиметрах. Часто производитель указывает ширину без выступающих частей (кнопок и других элементов), что следует учитывать.

195 мм

Высота

Высота

Высота (или толщина) устройства в мм.

35 мм
